Cooler tal-Gass Għall-Unità tal-Kompressjoni tal-Gass Naturali
Tagħmir li jkessaħ il-gass tal-kompressur tal-gass naturali huwa skambjatur tas-sħana ta'-pressjoni għolja installat fuq kompressuri tal-gass naturali li jirreċiprokaw/ċentrifugali. Huwa maqsum f'intercooler (inter-stage cooler) u aftercooler (final-stage cooler).
Gass naturali ikkompressat sħun jiċċirkola ġewwa t-tubi, u jittrasferixxi s-sħana għal mezz li jkessaħ (arja ambjentali / ilma li jkessaħ li jiċċirkola). Jbaxxi t-temperatura tal-gass, inaqqas il-qawwa tal-kompressjoni, jifred l-ilma tal-kondensat u ż-żejt tal-lube tal-kompressur, jipprevjeni l-formazzjoni tal-idrat u jipproteġi l-pipelines u t-tagħmir downstream.
① Intercooler (Inter-stadju Gas Cooler)
Installat bejn l-istadji tal-kompressjoni għal kompressuri b'ħafna-stadji
Kessaħ-gass b'temperatura għolja skarikat mill-istadju preċedenti qabel ma tidħol fil-kompressjoni li jmiss
Naqqas id-densità tal-gass, tnaqqas il-konsum tal-enerġija tal-kompressjoni b'mod sinifikanti
Waqqa tat-temperatura tipika: 140 ~ 180 grad → 40 ~ 55 grad
② Aftercooler (Coler tal-Gass Finali)
Installat wara l-aħħar stadju ta 'kompressjoni
Kessaħ-gass naturali bi pressjoni għolja qabel ma tidħol fil-pipelines, fil-ħażna jew fis-sistema tal-mili tas-CNG
Ikkondensa fwar tal-ilma u ġġorr-żejt lubrikanti; separat permezz ta' separatur downstream
Ikkontrolla t-temperatura tal-ħruġ tal-gass biex tissodisfa r-rekwiżiti tat-trasport tal-pipeline
Żewġ Forom Strutturali Prinċipali

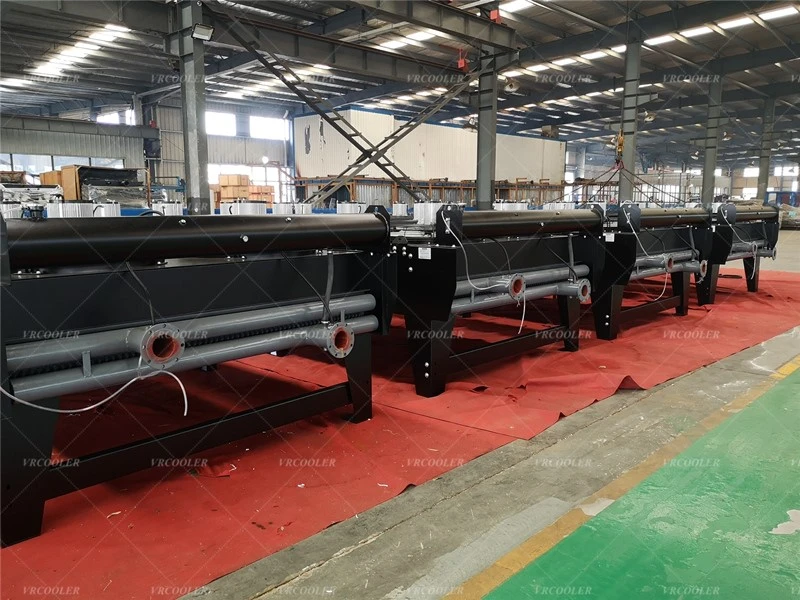

A) Air-Cooler Gas Cooler (Dry Air Cooler / Fin-Fan ACHE)
L-aktar popolari għal stazzjonijiet tal-kompressuri remoti, stazzjonijiet CNG, siti tal-bir
In-naħa tat-tubu: Gass naturali bi pressjoni għolja-
In-naħa tal-arja: Arja ambjentali misjuqa minn fannijiet assjali
Struttura: Orizzontali / V-mazz ta' tubi bil-pinen; frejm hot-dip galvanizzat
Fannijiet: Kontroll VFD skont it-temperatura tal-ħruġ tal-gass
Materjal tat-tubu standard: Azzar tal-karbonju; Azzar duplex 316L / 2205 għal gass mhux ipproċessat korrużiv (H₂S, klorur)
B) Shell & Tube Water-Cooler tal-Gass Imkessaħ
Użat għal stazzjonijiet fissi bi provvista stabbli ta 'ilma li jkessaħ
Il-gass jiċċirkola ġewwa t-tubi; ilma li jkessaħ jimxi fuq in-naħa tal-qoxra
Effiċjenza ogħla tat-trasferiment tas-sħana, tikseb temperatura aktar baxxa tal-ħruġ tal-gass
Ras li jżomm f'wiċċ l-ilma / disinn tat-tubu U-assorbi l-espansjoni termali; jikkonforma mal-istandards tal-kontenituri tal-pressjoni ASME / TEMA
Siti ta' Applikazzjoni
Stazzjonijiet tal-mili tas-CNG u stazzjonijiet tal-omm/bint CNG
Stazzjonijiet tal-kompressur tal-pipeline tal-gass naturali
Unitajiet ta' kompressjoni taż-żejt u tal-gass
Kompressuri li jagħtu spinta lill-gass tal-bijogass/miżbla
Sistemi industrijali booster tal-gass naturali
Skids tal-kompressjoni tal-gass tal-fjuwil tal-impjant tal-enerġija
